Une station de relevage pour WC évacue les eaux-vannes lorsque leur écoulement naturel vers l’assainissement s’avère impossible.
Elle dessert surtout un sous-sol, une extension ou des sanitaires placés sous le niveau du collecteur principal. Le choix dépend notamment des eaux reçues, du débit requis, du dénivelé et de la distance parcourue. Une étude du réseau évite les pannes, les refoulements insuffisants et les dépenses liées au mauvais dimensionnement.

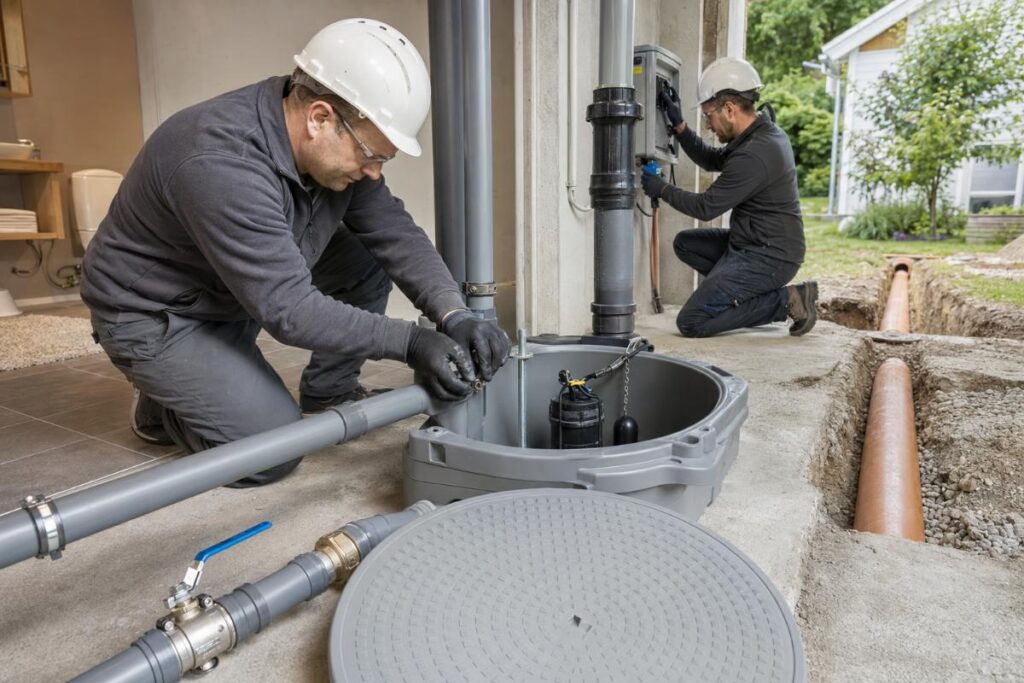

Le fonctionnement et l’installation du système

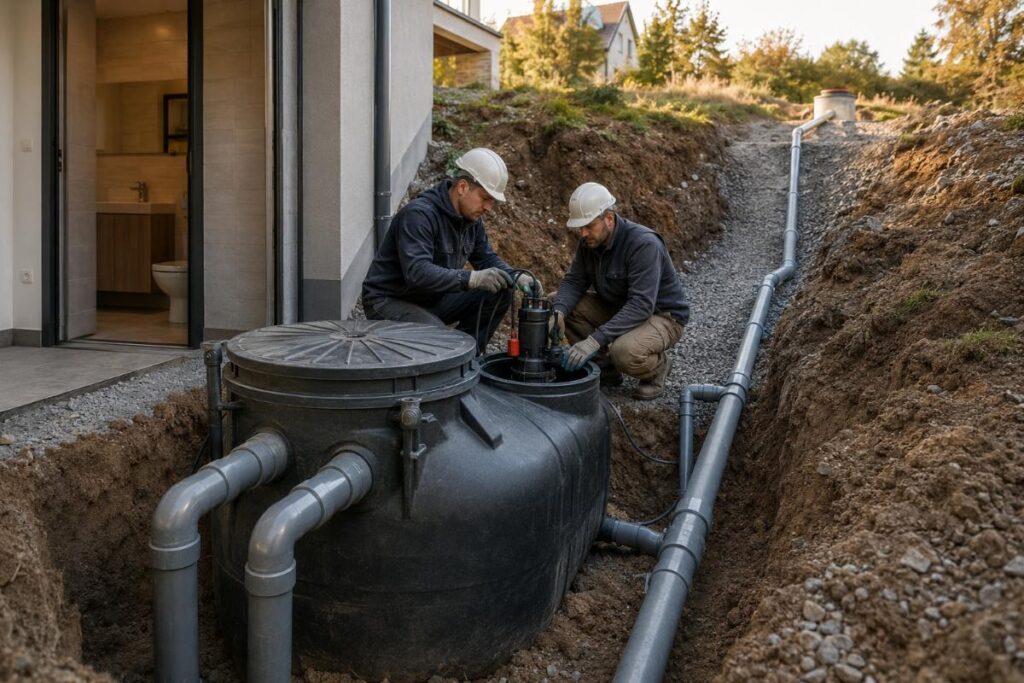

Avant d’installer une station de relevage pour WC, relevez la cote d’arrivée, la sortie disponible et l’accès destiné à l’entretien. La cuve se place en aval des appareils, afin que les effluents arrivent naturellement par une pente régulière et stable. Ensuite, le tuyau de refoulement rejoint le collecteur ou la fosse toutes eaux selon la configuration retenue pour le logement. Enfin, prévoyez un couvercle accessible, une ventilation adaptée et une alimentation électrique protégée par un circuit dédié au tableau principal.
Dans la cuve, un flotteur détecte la montée des eaux, puis commande automatiquement le démarrage de la pompe sans surveillance. Le moteur entraîne alors une roue vortex ou un système broyeur, adaptés aux matières issues des toilettes domestiques du logement. L’eau sous pression traverse ensuite la canalisation jusqu’au réseau situé plus haut, sans intervention manuelle pendant le cycle de pompage. Lorsque le niveau baisse, le flotteur arrête l’ensemble et réserve un volume suffisant pour la prochaine arrivée d’effluents.
Par ailleurs, le clapet anti-retour bloque le retour des eaux après l’arrêt, tandis qu’une vanne facilite les opérations de maintenance sans démontage. À ce titre, une alarme de niveau haut avertit le propriétaire lorsque la pompe rencontre une panne ou une arrivée excessive et soudaine. Sur certains postes, une barre de guidage simplifie la sortie de la pompe sans vider entièrement la cuve. Enfin, un rinçage périodique réduit les dépôts, tandis qu’un contrôle annuel repère les joints usés ou les flotteurs parfois bloqués.
Ces sujets peuvent vous interesser :

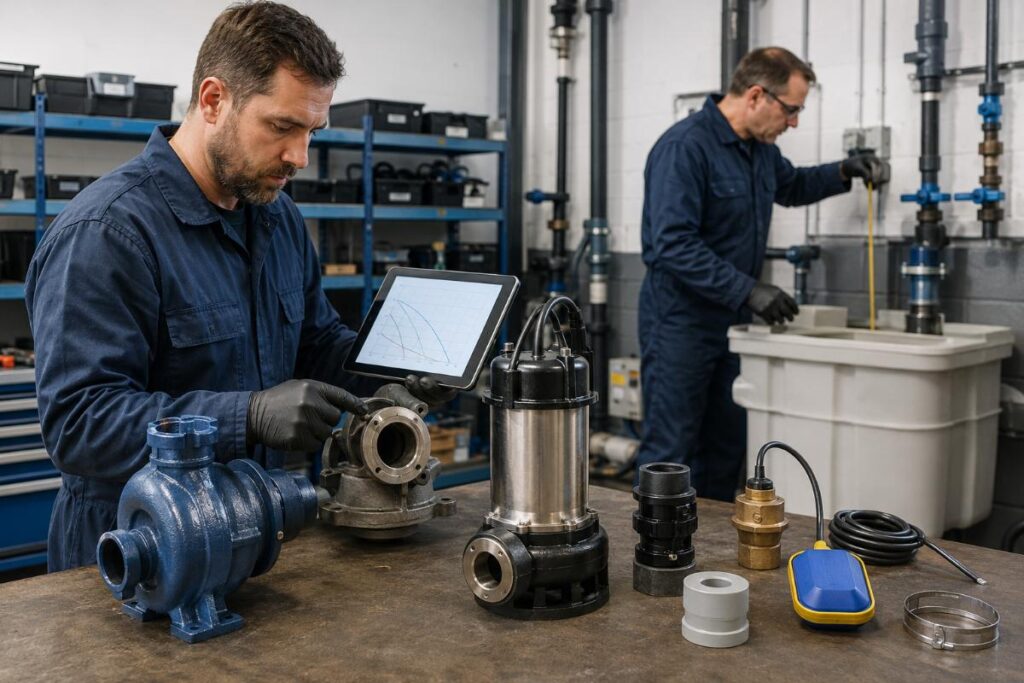

Le choix de la pompe et du débit
Il faut savoir qu’une station de relevage pour WC exige une pompe conçue pour les eaux-vannes et leurs matières solides. La roue vortex crée un passage libre, tandis qu’un broyeur réduit les éléments avant leur circulation dans le tuyau principal. Le vortex convient souvent aux maisons, avec un diamètre généreux et peu de pièces exposées au blocage dans la cuve. En revanche, le broyeur répond mieux aux conduites étroites ou aux refoulements longs, sous réserve d’un calcul précis des pertes de charge.
En outre, le débit utile décrit le volume évacué pendant une durée donnée, généralement en litres par minute ou en m2 par heure. Il doit absorber plusieurs chasses rapprochées, ainsi que les apports éventuels d’une douche, d’un lavabo ou d’un lave-linge. Avant l’achat, ces données techniques méritent donc une lecture croisée avec les besoins sanitaires du logement :
- Nature des eaux collectées,
- Débit au point de service,
- Passage libre des matières,
- Volume utile de cuve.
La valeur maximale affichée sur une fiche technique ne représente pas toujours le débit réellement disponible dans votre réseau domestique. Lorsque la hauteur augmente, le débit baisse selon la courbe hydraulique fournie par le fabricant pour chaque modèle de pompe. Comparez donc votre point de service avec cette courbe, plutôt que deux puissances électriques présentées hors contexte pour votre projet. Enfin, une cuve assez grande limite les démarrages fréquents, sans retenir les effluents durant une période excessive entre deux cycles.
Ces sujets peuvent vous interesser :
La hauteur de refoulement d’une station de relevage pour WC
La hauteur de refoulement ne se limite jamais au dénivelé mesuré entre la cuve et le point de rejet final. Elle entre dans la hauteur manométrique totale, avec les frottements du tuyau, les coudes, les raccords et le clapet anti-retour. Ainsi, une station de relevage pour WC doit couvrir cette valeur au débit réellement demandé par le logement concerné. Une marge raisonnable compense les variations du réseau, sans choisir une pompe surdimensionnée qui multiplie inutilement les cycles de marche.
D’autre part, mesurez le dénivelé vertical depuis le niveau bas de pompage jusqu’à l’altitude intérieure du tuyau de sortie. Par la suite, relevez toute la longueur horizontale, puis comptez chaque coude et chaque accessoire placé sur la conduite. Pour établir une estimation cohérente, rassemblez ces éléments avant toute comparaison des courbes de pompe disponibles :
- Dénivelé vertical total,
- Longueur du tuyau,
- Diamètre intérieur constant,
- Nombre de coudes.
Un tuyau trop étroit augmente les pertes de charge et favorise les dépôts, surtout après plusieurs changements de direction successifs. À l’inverse, un diamètre conforme et constant soutient le débit, avec des coudes larges et aussi peu nombreux que possible. Vérifiez également la profondeur du fil d’eau, puisque l’entrée de cuve doit recevoir les eaux des appareils sanitaires raccordés. Finalement, une double pompe et une alarme renforcent la sécurité lorsque plusieurs occupants dépendent du même poste domestique au quotidien.
Le repère final avant l’achat
Avant votre décision, faites valider les mesures, la HMT et le débit par un professionnel ou un distributeur spécialisé. A ce propos, les fiches techniques accessibles chez NeatFX facilitent la comparaison des cuves, pompes et hauteurs selon chaque configuration domestique. Ce dernier contrôle sécurise le dimensionnement, limite les risques de panne et simplifie l’entretien futur de votre installation.
